CONTE FIRE
Descripción

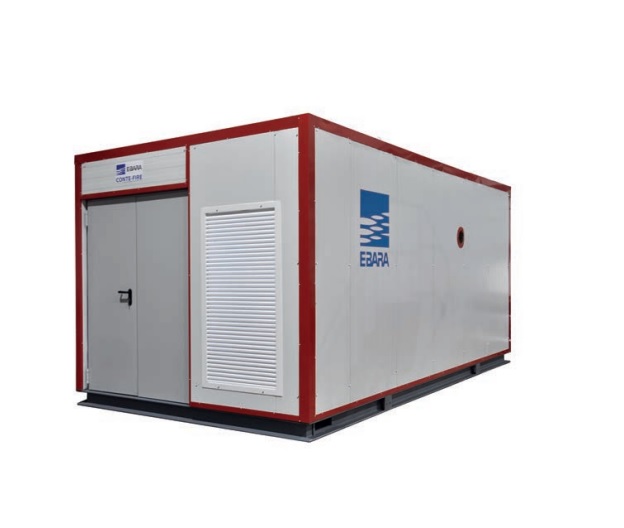

El nuevo equipo CONTE FIRE está destinado a su ubicación en edificios e instalaciones interiores o exteriores (apto para intemperie) y destaca fundamentalmente por su carácter modular. Esto permite una sencilla y rápida instalación en la ubicación final de destino, comprendiendo al menos un contenedor modular fabricado en panel de chapa tipo sándwich, adaptado para su vinculación adyacente con otros contenedores de similares características.
En cuanto a su configuración, dispone en su interior de un grupo de presión contra incendios, unas salidas de impulsión, pruebas, aspiración y desagüe vinculadas al grupo de presión. Además, dispone de una puerta interior para el acceso de un módulo a otro. También monta unas argollas situadas en el borde perimetral superior del contenedor adaptadas para facilitar el enganche, transporte e instalación del mismo hasta la ubicación final de destino.
Esta posibilidad permite la movilidad del mismo, es decir, cuenta con la facilidad de su transporte hasta las instalaciones de destino y su fácil manipulado en las mismas.
Cuenta además, con la ventaja de la eliminación de los trabajos de albañilería para la edificación de casetas fijas e instalación de tuberías, por lo que conlleva un gran ahorro económico y de tiempo de instalación
Componentes estándar
– Puertas de acceso simples o dobles RF (dependiendo de las dimensiones del contenedor) suficientes para la salida de cualquier componente del equipo.
– Enchufes interiores de 220V (dependerá el número de unidades de la longitud del contenedor).
– Iluminación exterior, interior y de emergencia.
– Aerotermo de aire caliente próximo al motor diésel para temperaturas inferiores a 10ºC.
– Instalación de ventilador y termostato para temperatura superior a 39ºC.
– Caja exterior para conexionado de acometida eléctrica.
– Cuadro eléctrico independiente para alimentación de luminarias, enchufe ventilación, etc.
– Enchufes interiores de 220V (dependerá el número de unidades de la longitud del contenedor).
– Banco de trabajo.
– Almacén con baldas.
– Esquema eléctrico e hidráulico de la instalación.
– Extintores de CO2 y polvo.
– Central de alarma y protección del container por rociadores.
– Sistema de detección por calor con pulsadores, sirenas (interior y exterior) y central de incendios.
– Forrado exterior con panel tipo sándwich con canalones y bajantes para la lluvia.
– Ventanas con persiana, mosquitera y postigos (su número dependerá de la longitud).
– Soportes y fijaciones de tubería, drenajes, conexión interior de alimentación de gas oil, línea de conexión de presión entre impulsión bombas y presostatos, cableado eléctrico interior y pruebas del equipo.
Caudal = Hasta 1.200 m3/h / H. manométrica = Hasta 160 m.c.a.
y normativas aplicables a Sistemas Contra Incendios.
CONFIGURACIONES POSIBLES
- E+J: Bomba principal Eléctrica y bomba jockey.
- D+D+J: 2 bombas principales Diésel y bomba jockey.
- E+D+J: 2 bombas principales (Eléctrica y Diésel) y bomba jockey.
- E+E+J: 2 bombas principales Eléctricas y bomba jockey.
ACCESORIOS ASPIRACIÓN BOMBAS PRINCIPALES
- Válvula de husillo ascendente.
- Cono excéntrico.
- Tubería en el interior del contenedor para aspiración
ACCESORIOS IMPULSIÓN BOMBAS PRINCIPALES
- Cono concéntrico.
- Válvula de retención.
- “T” para derivación colector de pruebas.
- Válvula de mariposa supervisada.
- Válvula de mariposa para aislar colector de pruebas.
- Colector de pruebas con válvula de husillo ascendente.
- Colector principal de impulsión.
- Para el grupo diésel se dispondrá de derivación en T para conexionado
de válvula de alivio de presión y la correspondiente tubería de drenaje.
