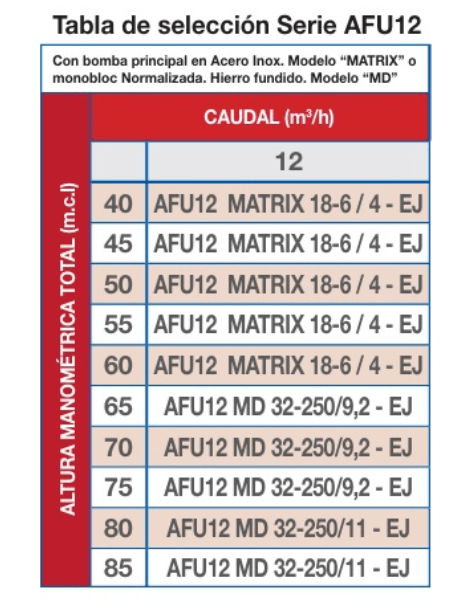

FIRE BOX ESPAÑA 12M3
Descripción

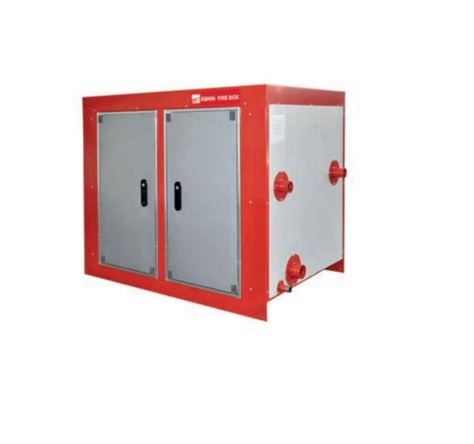

El nuevo equipo FIRE BOX está destinado principalmente para ubicarse en instalaciones exteriores pero también en interiores y fundamentalmente destaca por su carácter modular y sus reducidas dimensiones lo que permite una sencilla y rápida ubicación en su destino final.

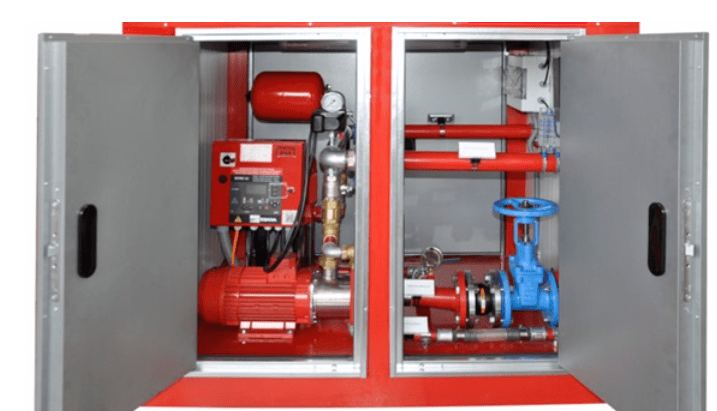

El equipo FIRE BOX ofrece un diseño muy compacto compuesto por una estructura modular fabricada en panel de chapa tipo sándwich (habitáculo resistente al fuego durante 60 min. EI60 de acuerdo a normativa 23500) y en cuyo interior se aloja el equipo de bombeo y, por tanto, es muy adecuado para instalarse en todas aquellas ubicaciones donde el principal requisito sea el mínimo espacio.
FIRE BOX es de fácil transporte y cuenta con un diseño que permite una drástica reducción de la mano de obra, ingeniería, obra civil y costes de instalación (albañilería, calderería, eléctricos, etc.) y además al venir ya probado de fábrica sólo requiere de las conexiones principales de agua y electricidad para proporcionar un sistema de bombeo completamente operativo. Conforme a la Norma UNE 23500 Abastecimiento Sencillo para instalaciones de Bocas de Incendio Equipadas (BIE) de 25 mm.
Componentes

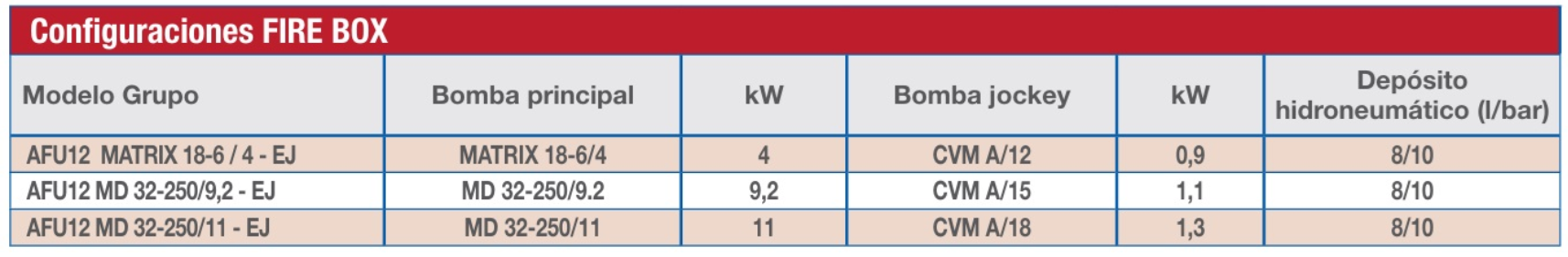

Grupo contra incendios AFU12 MATRIX compuesto por:
• Bomba principal ELÉCTRICA MATRIX 18-6/4, multietapa horizontal en AISI 304, estanqueidad del eje mediante cierre mecánico Carbón/ Cerámica/EPDM, eje de acero Inox. AISI 304; accionada mediante motor eléctrico asíncrono, trif. de 2 polos, aislamiento clase F, protección IP-55, con una potencia de 4 kW, para alimentación trifásica a 400 V III, 50 Hz.
• Bomba Jockey: CVM A/12 (0,9 kW), vertical multietapa de funcionamiento silencioso.
• Depósito acumulador: 8 litros / 10 Bar.
• Cuadro eléctrico de control maniobra y automatismo
Grupo contra incendios AFU12 MD 32-250/9,2 o AFU12 MD 32-250/11 compuesto por:
• Bomba principal ELÉCTRICA MD 32-250/9,2 ó MD 32 250/11, monobloc normalizada EN 733/ DIN24255 con cuerpo de impulsión de hierro fundido, estanqueidad mediante cierre mecánico Carbón/ Cerámica/NBR, eje de acero inox. AISI 304; accionada mediante motor eléctrico asíncrono, trif. de 2 polos, aislamiento clase F, protección IP-55, con una potencia de 9,2 ó 11 kW, para alimentación trifásica a 400 V III, 50 Hz.
• Bomba Jockey: CVM A/15 (1,1 kW) o CVM A/18 (1,3 kW), vertical multietapa de funcionamiento silencioso.
• Depósito acumulador: 8 litros / 10 Bar. • Cuadro eléctrico de control maniobra y automatismo

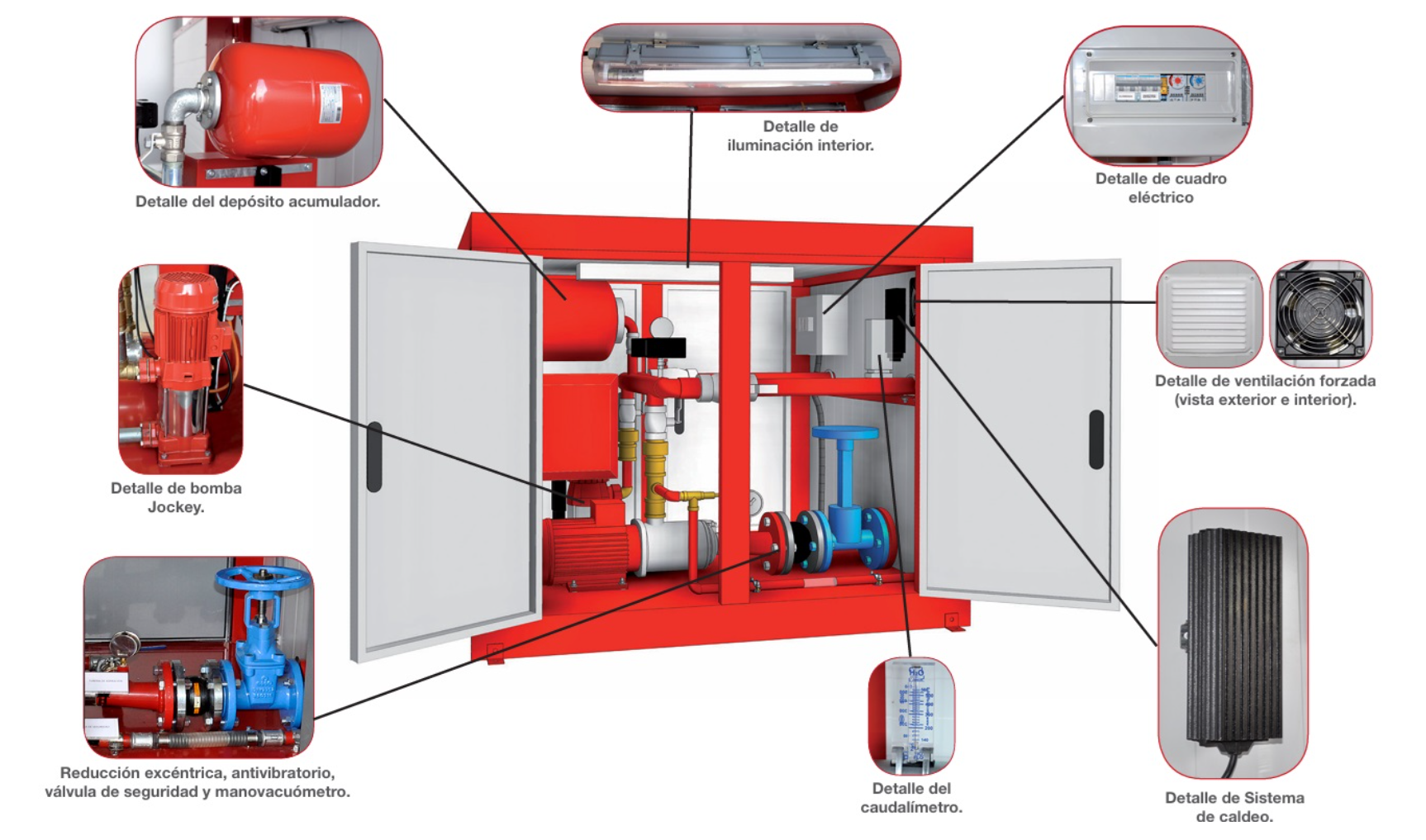

ELEMENTOS COMUNES ENTRE LAS DIFERENTES CONFIGURACIONES DE BOMBAS
- Paneles de acceso abatible
- Caudalímetro de lectura directa.
- Iluminación interior.
- Instalación de caldeo y termostato para temperatura inferior a 10ºC
- Paso para conexionado de acometida eléctrica.
- Esquema eléctrico e hidráulico de la instalación.
- Soportes y fijaciones de tuberias.
- Drenajes, línea de conexión de presión entre impulsión bombas y presostatos.
- Cableado eléctrico interior y pruebas del equipo.
- Ventilación forzada
