FIRE BOX PORTUGAL 24M3
Descripción
El nuevo equipo FIRE BOX está destinado principalmente para ubicarse en instalaciones exteriores pero también en interiores y fundamentalmente destaca por su carácter modular y sus reducidas dimensiones lo que permite una sencilla y rápida ubicación en su destino final.

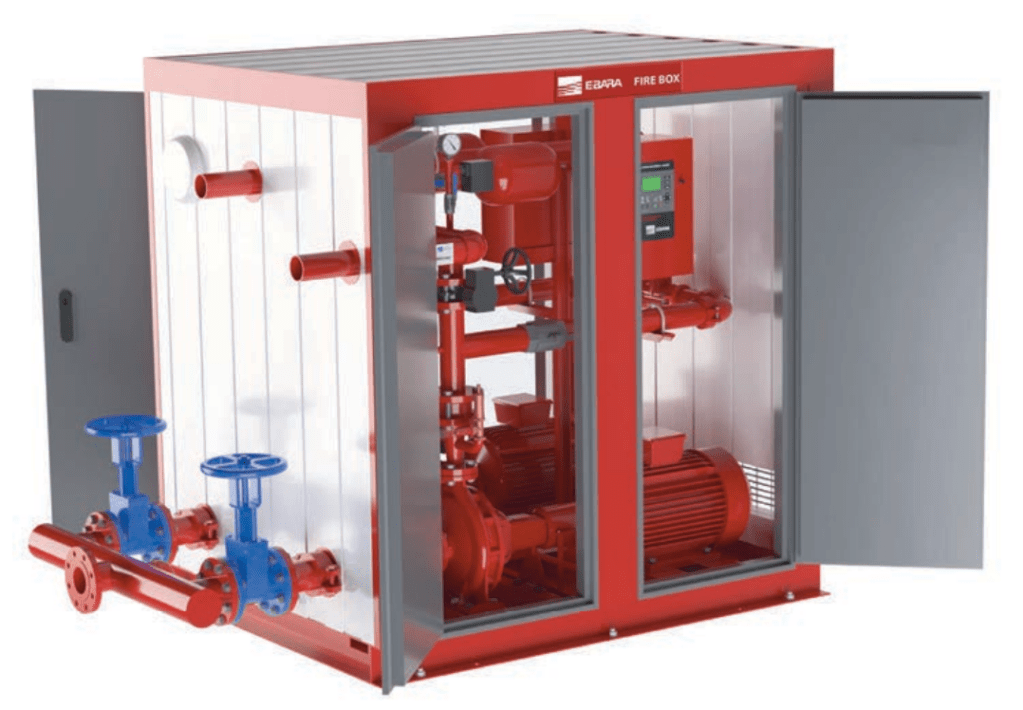

El equipo FIRE BOX ofrece un diseño muy compacto compuesto por una estructura modular fabricada en panel de chapa tipo sándwich (habitáculo resistente al fuego durante 60 min. de acuerdo a normativa 23500) y en cuyo interior se aloja el equipo de bombeo y, por tanto, es muy adecuado para instalarse en todas aquellas ubicaciones donde el principal requisito sea el mínimo espacio.
FIRE BOX es de fácil transporte y cuenta con un diseño que permite una drástica reducción de la mano de obra, ingeniería, obra civil y costes de instalación (albañilería, calderería, eléctricos, etc.) y además al venir ya probado de fábrica sólo requiere de las conexiones principales de agua y electricidad para proporcionar un sistema de bombeo completamente operativo conforme con la Orden 8905/2020.
Composición estándar

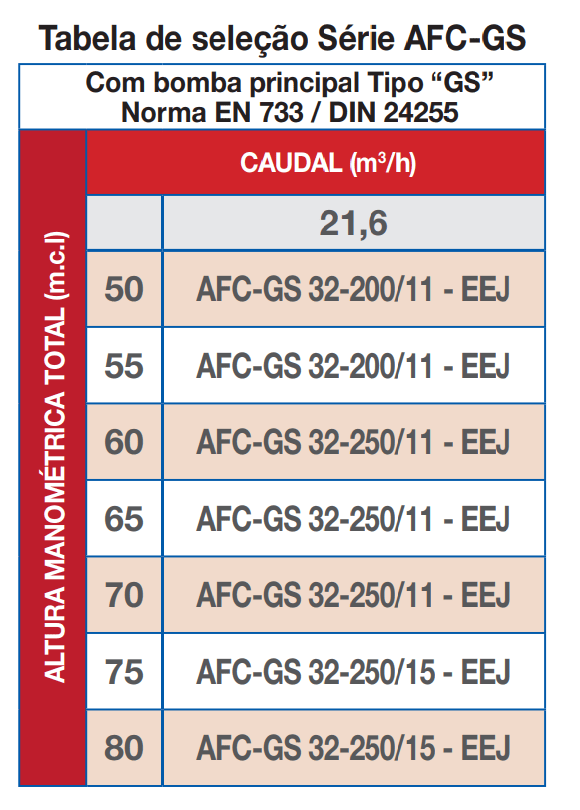

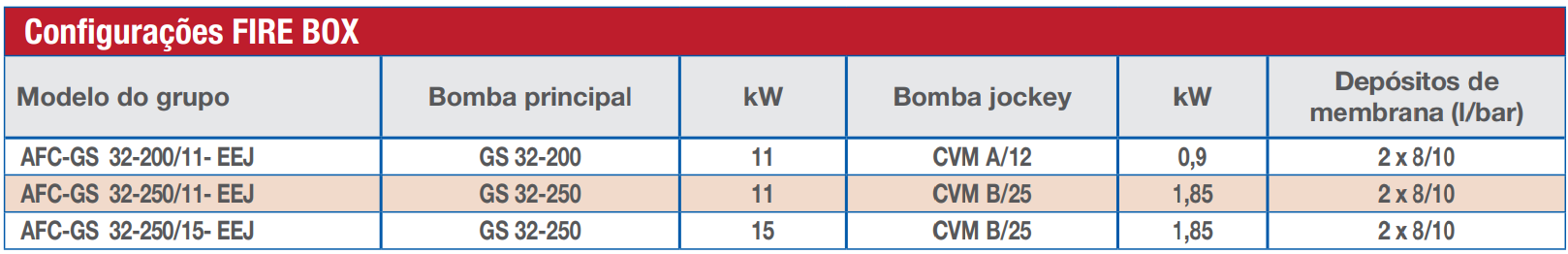

Grupo contra incendios AFC-GS 32-200 o AFC-GS 32-250 compuesto por:
• Bomba principal ELÉCTRICA GS 32-200 ou GS32-250, norma EN 733 / DIN 24255, cuerpo de descarga
en hierro fundido GG25, rodete en bronce, cierre del eje por junta mecánica SiC/ Carbono/
EPDM, eje de acero inoxidable. AISI 431; accionado por un motor eléctrico asíncrono, de 2 polos, aislamiento clase F, grado de protección IP-55, con una potencia de 11 o 15 kW, para alimentación trifásica a 400 V III, 50 Hz. Acoplamiento con separador.
• Bomba principal ELÉCTRICA de reserva.

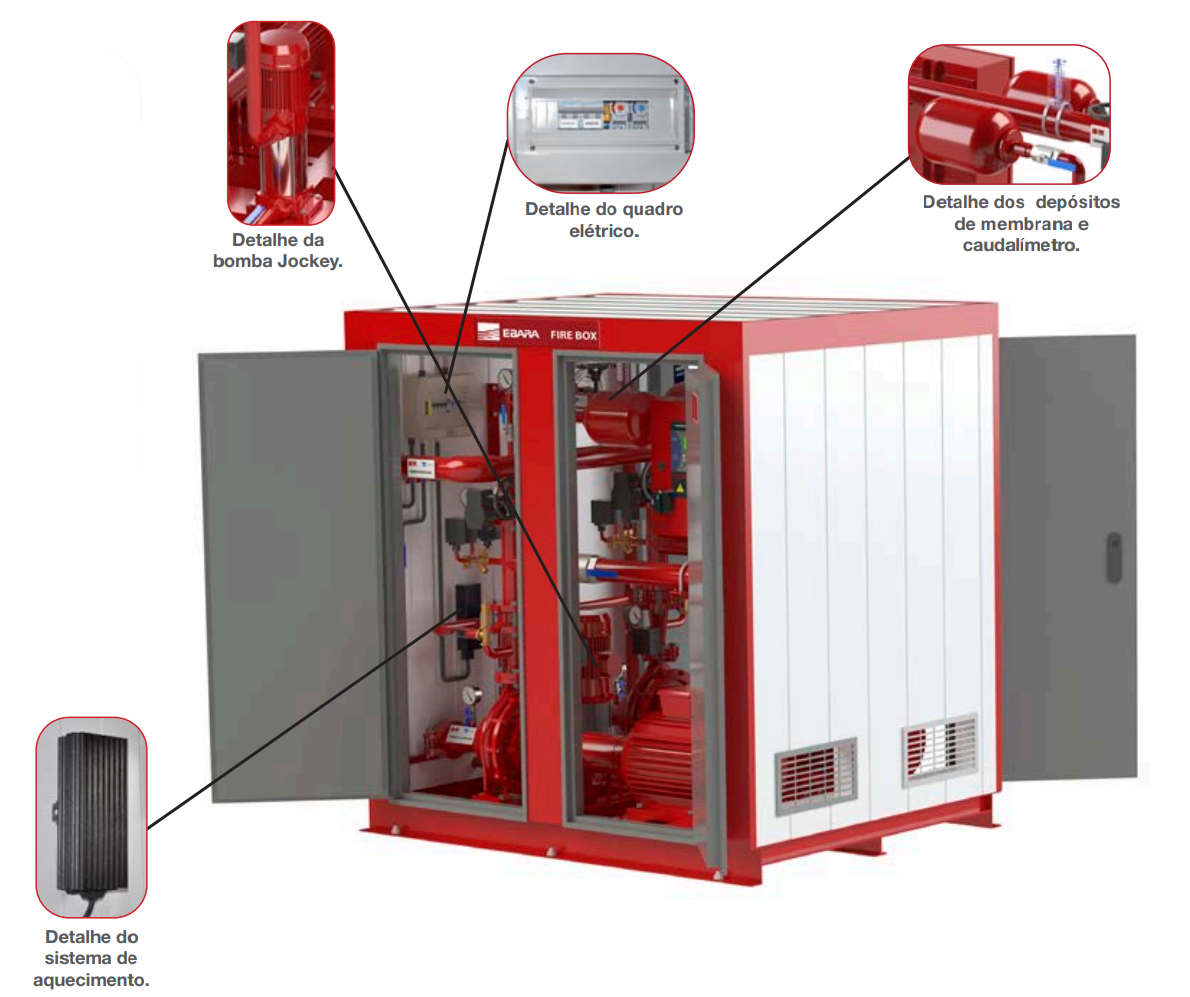

• Bomba Jockey: CVM A/12 o CVM B/25 (0,9 kW o 1,85kW), vertical multietapa de funcionamiento silencioso.
• 2 depósitos de membrana: litros / 10 Bar.
• Cuadro eléctrico de control maniobra y automatismo

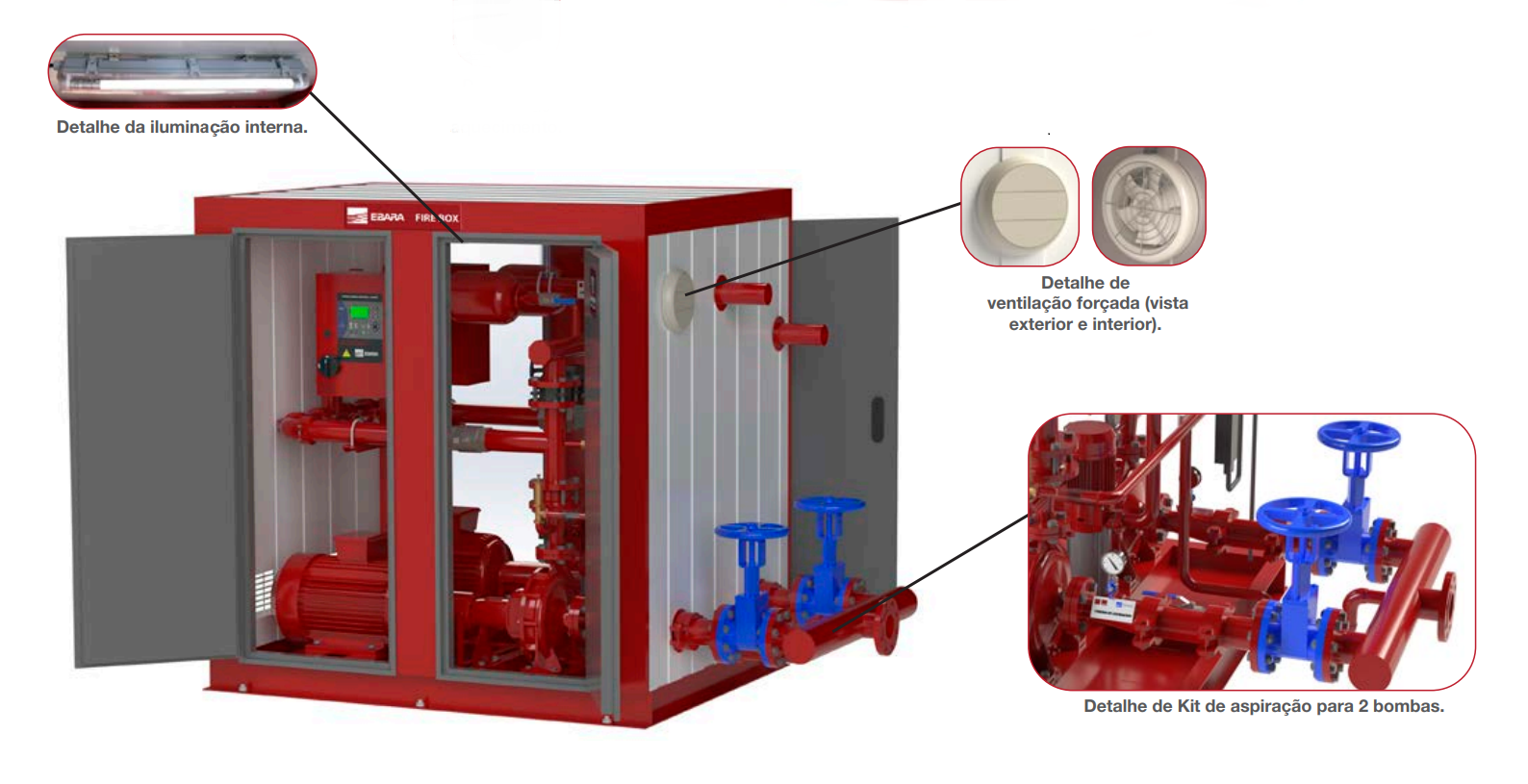

ELEMENTOS COMUNES ENTRE LAS DIFERENTES CONFIGURACIONES DE BOMBAS
- Paneles de acceso abatible, aptas para el mantenimiento.
- Caudalímetro tipo tubo de Pitot de lectura directa.
- Iluminación interior.
- Instalación de caldeo y termostato para temperatura inferior a 10ºC.
- Paso para conexionado de acometida eléctrica.
- Esquema eléctrico e hidráulico de la instalación.
- Soportes y fijaciones de tuberias.
- Drenajes, línea de conexión de presión entre impulsión bombas y presostatos.
- Cableado eléctrico interior y pruebas del equipo.
- Ventilación forzada
