FIRE TANK
Descripción
El equipo FIRE TANK permite encontrar nuevas aplicaciones y soluciones a nuestros clientes para sus necesidades de adaptabilidad, espacio y seguridad.
La gama estándar de los equipos FIRE TANK incluye dos versiones:
- Equipos de superficie
- Equipos soterrados.
La fiabilidad de estos equipos están basados en la excelente calidad de los materiales, además de la adaptabilidad en su fabricación siguiendo las necesidades de nuestros clientes (siempre respetando las actuales normativas). Tales características permiten de una manera innovadora garantizar un mínimo tiempo de instalación, un reducido coste en la construcción de la caseta para su alojamiento, tanto sobre suelo (en superficie) como soterrado, además de satisfacer todos aquellos diferentes requerimientos técnicos y de localización del Equipo Contra Incendios.

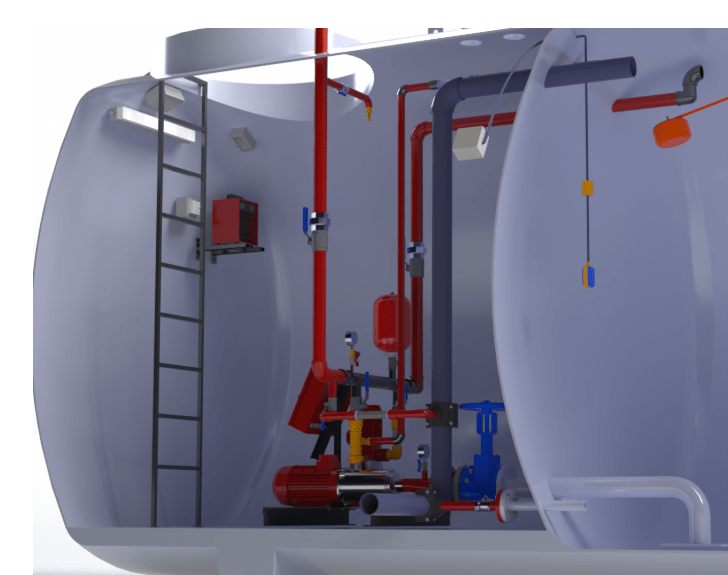

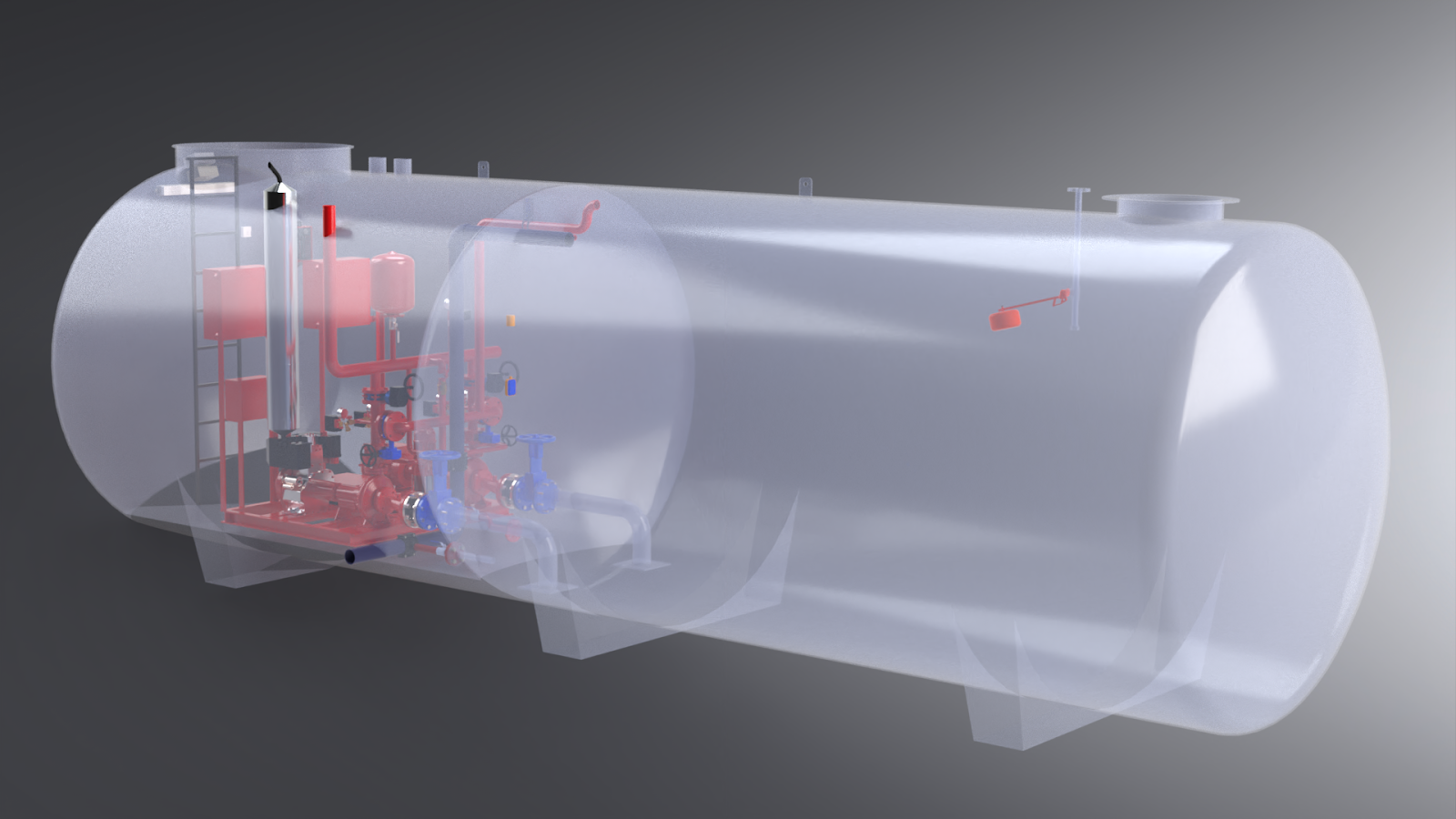

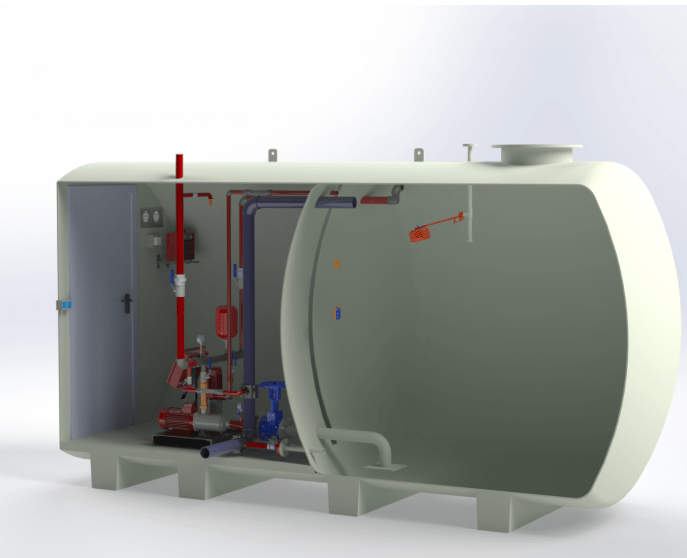

El sistema FIRE TANK consiste en un depósito fabricado en poliéster reforzado con fibra de vidrio con doble cámara interior, una de ellas destinada al almacenamiento y abastecimiento de agua y otra cámara, provista de un suelo rígido, destinada a la localización del Equipo Contra Incendios. La fabricación en poliéster garantiza una gran resistencia al paso del tiempo, las inclemencias ambientales y los soterramientos.
Características
- Depósito fabricado en poliéster reforzado con fibra de vidrio.
- Sistema hidráulico y válvulas marcadas según normativa
- UNE-EN 12845.
- Desagües canalizados en un solo punto.
- Habitáculo climatizado con temperatura no inferior a 4º C.
- Salidas del depósito(impulsión, desagüe y llenado de aljibe) embridadas para su fácil conexión con la instalación.
- Habitáculo destinado al grupo provisto de rociadores.
- Ventilación en habitáculo destinado a grupo de presión.
- El modelo depósito soterrado está equipado con bomba de achique destinada a desagüe
Tipos de depósitos

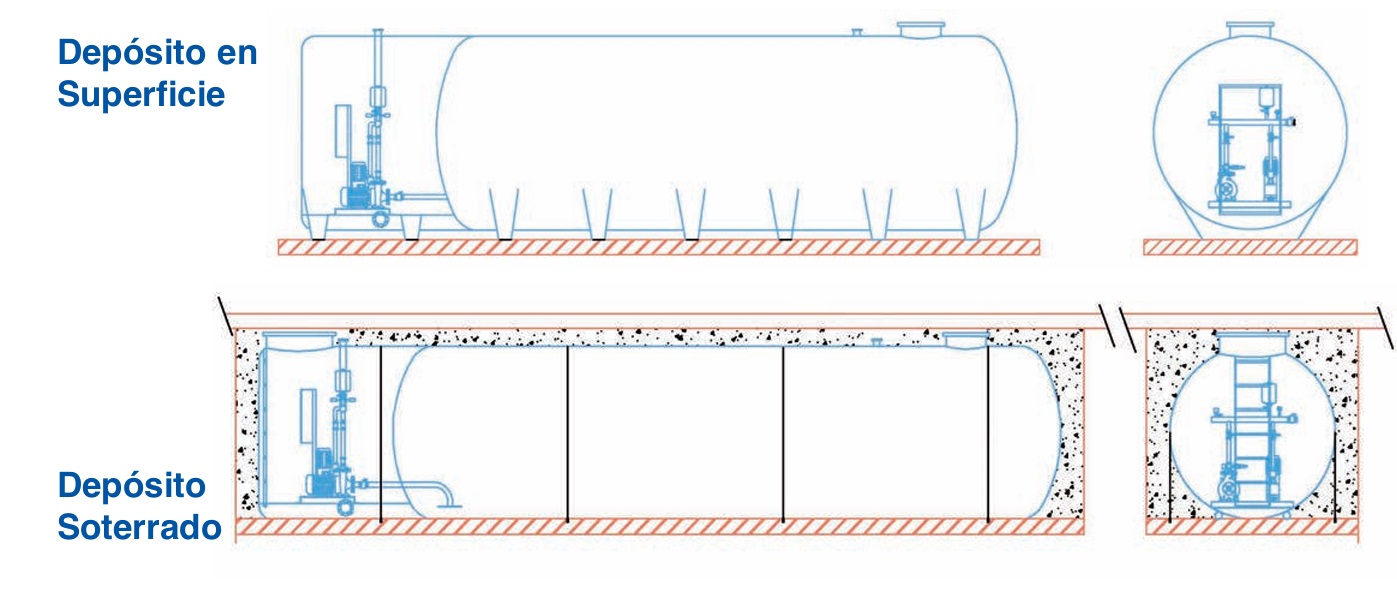

MODELO DEPÓSITO SUPERFICIE

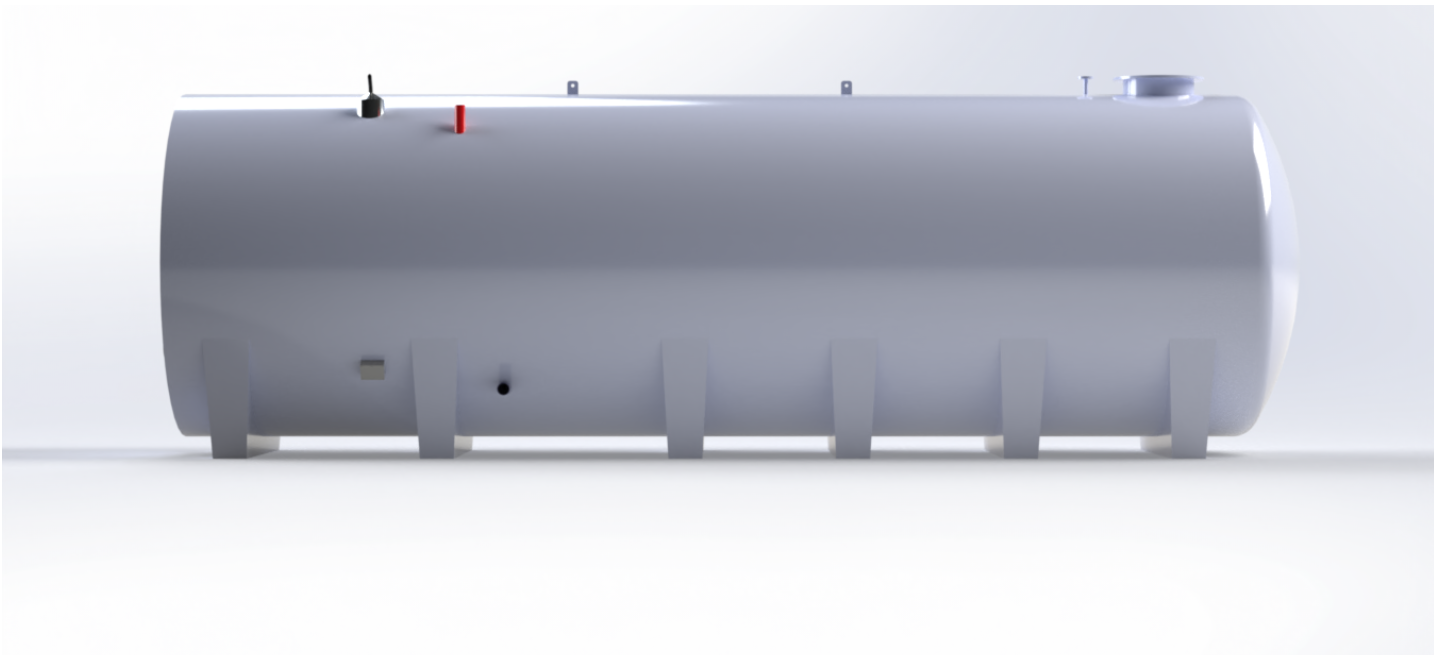

Modelo destinado a su instalación en superficie y exteriores; indicado para edificaciones donde no sea posible el soterramiento de la instalación. En este caso su fabricación en poliéster lo hace resistente a los agentes externos y climatológicos
MODELO DEPÓSITO SOTERRADO
Modelo idóneo para su instalación bajo tierra; destinado para soterramientos en los casos en los que no es posible su coloca ción en superficie, y resultando su utilización la idónea, ya que gracias a su fabricación en poliéster lo hace resistente al deterio ro por las diversas inclemencias existentes bajo tierra
CONFIGURACIONES ESTÁNDAR
Caudal =12 m3/h / H. manométrica =60 – 65 – 70 m.c.a.
Depósito de superficie o soterrado de 12 m3realizado en poliéster reforzado con fibra de vidrio, con grupo de bombeo incorporado con las siguientes características:
– Depósito fabricado en poliéster reforzado con fibra de vidrio.
– Sistema hidráulico y válvulas marcadas según normativa UNE-EN 12845.
– Desagües canalizados a un solo punto.
– Habitáculo climatizado con temperatura no inferior a 4°C (Aerotermo).
– Salidas del depósito:
• Impulsión embridada DN65 PN16.
• Llenado embridada DN40 PN16.
• Desagüe embridada DN80 PN16.
• Boca de hombre.
• Boca de hombre para habitáculo de grupo de bombeo (modelo soterrado).
– Habitáculo destinado al grupo protegido con rociadores.- Ventilación en habitáculo destinado al grupo de presión.
DEPOSITO + GRUPO ELÉCTRICO
Grupo AFU 12 MD 32-250/9,2 EJ(Serie AQUAFIRE) según UNE 23500:2012 ANEXO C compuesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bomba principal eléctrica MD 32 250/9,2. Motor 12,5 CVa 2.900 rpm. 3×400 V. 50 Hz.
– Calderín de membrana 20 litros a 10 Kg/cm2.
– Colector DN50 con válvulas.
– Caudalimetro 2” rango 33 m3/h.
DEPOSITO + GRUPO DIÉSEL
Grupo AFU 12 GS 32-250/11 DJ (Serie AQUAFIRE) según UNE 23500:2012 compuesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bomba principal diesel GS 32-250de 11 kW.
– Calderín de membrana 20 litros a 10 Kg/cm2
– Colector DN50 con válvulas.
– Caudalimetro 2” rango 33 m3/h.
DEPOSITO + GRUPO ELÉCTRICO + DIÉSEL
Grupo AFU 12 GS 32-250/11 EDJ(Serie AQUAFIRE) según UNE 23500:2012 compuesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bomba diesel GS 32-250de 11 kW
– Bomba principal eléctrica GS 32-250/11 de 11 kWa 2.900 rpm, 3×400/ 700 V, 50Hz.
– Calderín de 20 litros a 10 Kg/cm2.
– Colector DN50 con válvulas.
– Caudalimetro 2” rango 33 m3/h.
Prestaciones de las bombas
Bombas principales
– Caudal: 12,0 m3/h
– Altura: 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=16,8 m3/h.
H=49 m.c.a.
Bomba Jockey
– Caudal 1,8 m3/h
– Altura 75 m.c.a
Prestaciones de las bombas
Bombas principales
– Caudal: 12,0 m3/h
– Altura: 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=16,8 m3/h.
H=49 m.c.a.
Bomba Jockey
– Caudal 1,8 m3/h
– Altura 75 m.c.a
Prestaciones de las bombas
Bombas principales
– Caudal: 12,0 m3/h
– Altura: 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=16,8 m3/h.
H=49 m.c.a.
Bomba Jockey
– Caudal 1,8 m3/h
– Altura 75 m.c.a
Caudal =24 m3/h / H. manométrica =60 – 65 – 70 m.c.a.
Depósito de superficie o soterrado de 24 m3realizado en poliéster reforzado con fibra de vidrio, con grupo de bombeo incorporado con las siguientes características:
– Depósito fabricado en poliéster reforzado con fibra de vidrio.
– Sistema hidráulico y válvulas marcadas según normativa UNE-EN 12845.
-Desagües canalizados a un solo punto.
– Habitáculo climatizado con temperatura no inferior a 4°C (Aerotermo).
– Salidas del depósito:
• Impulsión embridada DN65 PN16.
• Llenado embridada DN40 PN16.
• Desagüe embridada DN80 PN16.
• Boca de hombre.
• Boca de hombre para habitáculo de grupo de bombeo (modelo soterrado).
– Habitáculo destinado al grupo protegido con rociadores.
– Ventilación en habitáculo destinado al grupo de presión.
DEPOSITO + GRUPO ELÉCTRICO
Grupo AFU GS 32-250/15 EJ (Serie AQUAFIRE) según UNE 23500:2012 compuesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bombas principal eléctrica GS 40-250/15. Motor 20 CVa 2.900 rpm. 3×400 V, 50 Hz.
– Calderín de membrana 20 litros a 10 Kg/cm2.
– Colector DN65 con válvulas.
– Caudalímetro 2 1/2” rango 54 m3/h.
DEPOSITO + GRUPO DIÉSEL
Grupo AFU GS 32-250/15 DJ (Serie AQUAFIRE) según UNE 23500:2012 compuesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bomba principal diesel GS 32-250. Motor diésel con baterías y depósito de gas-oil.
– Calderín de membrana 20 litros a 10 Kg/cm2
– Colector DN65 con válvulas.
– Caudalimetro 2 1/2” rango 54 m3/h.
DEPOSITO + GRUPO ELÉCTRICO + DIÉSEL
Grupo AFU GS 32-250/15 EDJ (Serie AQUAFIRE) según UNE 23500:2012 compuesto por:
-Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm, 400 V, 50Hz.
– Bomba principal eléctrica GS 32-250 de 15 CVa 2.900 rpm, 3×400 V, 50Hz.
– Bomba principal diesel GS 32-250. Motor diésel con baterías y depósito de gas-oil.
– Calderín de 20 litros a 10 Kg/cm2.
– Colector DN65 con válvulas.
– Caudalimetro 2 1/2” rango 54 m3/h.
Prestaciones de las bombas
Bombas principales
– Caudal 24,0 m3/h
– Altura 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=33,6 m3/h.
H=49 m.c.a.
Bomba Jockey
-Caudal 1,8 m3/h
-Altura 75 m.c.a
Prestaciones de las bombas
Bombas principales
– Caudal 24,0 m3/h
– Altura: 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=33,6 m3/h
H=49 m.c.a
Bomba Jockey
-Caudal 1,8 m3/h
-Altura 75 m.c.a
Prestaciones de las bombas
Bombas principales
– Caudal 2 x 24,0 m3/h
– Altura: 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=33,6 m3/h
H=49 m.c.a
Bomba Jockey
-Caudal 1,8 m3/h
-Altura 75 m.c.a
Caudal =36 m3/h / H. manométrica =60 – 65 – 70 m.c.a.
Depósito de superficie o soterrado de 36 m3realizado en poliéster reforzado con fibra de vidrio, con grupo de bombeo incorporado con las siguientes características:
-Depósito fabricado en poliéster reforzado con fibra de vidrio.
– Sistema hidráulico y válvulas marcadas según normativa UNE-EN 12845.
-Desagües canalizados a un solo punto.
– Habitáculo climatizado con temperatura no inferior a 4°C (Aerotermo).
– Salidas del depósito:
• Impulsión embridada DN80 PN16.
• Llenado embridada DN40 PN16.
• Desagüe embridada DN80 PN16.
• Boca de hombre.
• Boca de hombre para habitáculo de grupo de bombeo (modelo soterrado).
– Habitáculo destinado al grupo protegido con rociadores.
– Ventilación en habitáculo destinado al grupo de presión.
DEPOSITO + GRUPO ELÉCTRICO
Grupo AFU 12 ENR 40-250/18,5 EJ(Serie AQUAFIRE) según UNE 23500:2012com puesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bomba principal eléctrica ENR 40-250. Motor 25 CV, 2.900 rpm. 3×400 V 50 Hz.
– Calderín de membrana 20 litros a 10 Kg/cm2.
– Colector DN80 con válvulas.
– Caudalimetro 2 1/2” rango 54 m3/h.
DEPOSITO + GRUPO DIÉSEL
Grupo AFU 12 ENR 40-250/18,5 DJ(Serie AQUAFIRE) según UNE 23500:2012com puesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bombas principal diesel ENR 40/250. Motor diésel con baterías y depósito de gas-oil.
– Calderín de membrana 20 litros a 10 Kg/cm2
– Colector DN80 con válvulas.
– Caudalimetro 2 1/2” rango 54 m3/h.
DEPOSITO + GRUPO ELÉCTRICO + DIÉSEL
Grupo AFU GS 32-250/15 EDJ (Serie AQUAFIRE) según UNE 23500:2012 compuesto por:
– Bomba Jockey CVM A/15, 1,5 CVa 2.850 rpm. 400 V. 50Hz.
– Bomba principal eléctrica ENR 40-250/18,5 de 25 CVa 2.900 rpm; 3×400 V; 50Hz.
– Bombas principal diesel ENR 40-250 Motor diésel con baterías y depósito de gas-oil.
– Calderín de 20 litros a 10 Kg/cm2.
– Colector DN80 con válvulas.
– Caudalimetro 2 1/2” rango 54 m3/h.
Prestaciones de las bombas
Bombas principales
– Caudal 36,0 m3/h
– Altura 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=50,4 m3/h.
H=49 m.c.a.
Bomba Jockey
-Caudal 1,8 m3/h
-Altura 75 m.c.a
Prestaciones de las bombas
Bombas principales
– Caudal 36,0 m3/h
– Altura: 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=50,4 m3/h.
H=49 m.c.a
Bomba Jockey
-Caudal 1,8 m3/h
-Altura 75 m.c.a
Prestaciones de las bombas
Bombas principales
– Caudal 2 x 36,0 m3/h
– Altura: 70 m.c.a.
– P. UNE sobrecarga (140, 70) Q=50,4 m3/h.
H=49 m.c.a
Bomba Jockey
-Caudal 1,8 m3/h
-Altura 75 m.c.a
